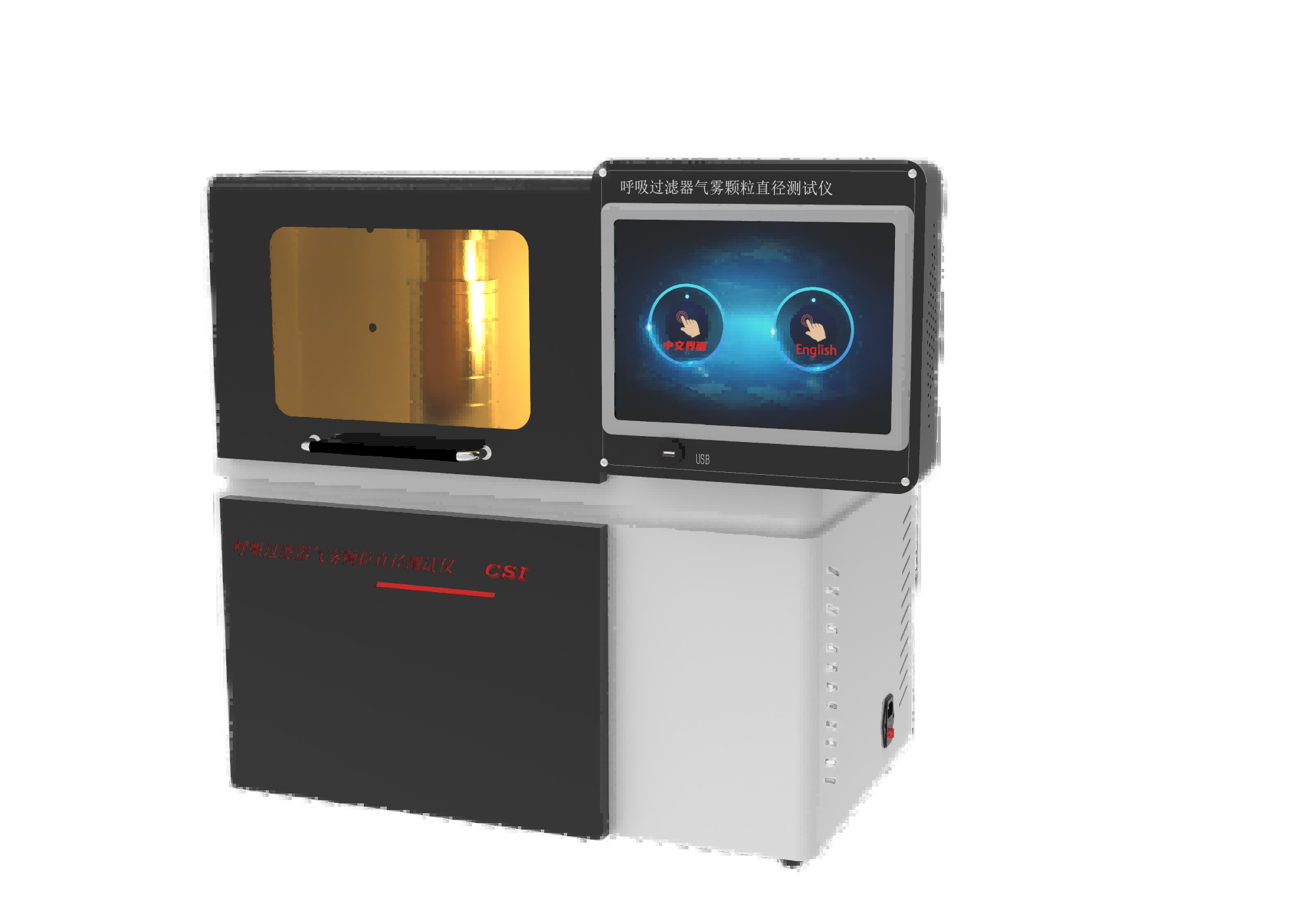

CSI-Z189呼吸过滤器气雾颗粒直径测试仪
一、介绍
呼吸过滤器气雾颗粒直径测试仪是一种用于评估呼吸过滤器对微小气雾颗粒过滤性能的专业检测设备，广泛应用于医疗、工业安全和科研领域，以测定其能有效过滤的颗粒直径范围等关键参数。
产品特点；
优点 | 集成化操作系统，触摸屏按键设置，一键启动，自动监测，测试结束自动生成结果，测试稳定，数据安全可靠。 |
核心竞争力 | 操作简单方便，设备故障率低，使用国内或进口先进电器元件，整机操作顺畅，误差小，使用年限长 |
数据显示 | 实时显示当前流量、测试时间，记录8个载物台，以估算可吸人分数等。 测试结束自动停止。 内置大容量存储器，可存储不少于2000组测试数据（数据一般保留7天会被覆盖） 配备USB接口，可导出测试数据（Excel格式）；可选连接电脑
|
结构特点 | 通电通气就可以使用，简单快捷 |
二、满足标准
标准号 | 名称 |
YY/T 1743-2021 | 麻醉和呼吸设备雾化系统和组件 |
三、关键参数
参数项 | 规格 |
控制系统 | PLC+Windows双操作系统 |
操作界面 | 彩色10寸嵌入式工业电脑，中英文切换 |
浮球流量计 | 2-20L/min，精度:±2.5%FS |
气体采样泵 | 抽气速率:10L/min进气口:外丝2分=1/4=约12mm极限真空度:-0.08mpa |
撞击器 | 8级载物台 |
微孔滤膜 | 玻璃纤维 80mm----0.45um 【50片孔径请备注【50片/盒】正品 |
呼吸管接头若干 | 内径15mm,20mm，22mm规格 |
照明模式 | 三色全自动切换 |
真空抽气泵 | 20L/min |
办公打印机 | WiFi连接 |
测试持续时间 | 0.1S～99999S，误差不大于±0.1s |
测试储存数据 | 2000组 |
*电脑显示核心内容 | 1，在8个载物台的情况下，计算在撞击器上收集的沙丁胺醇的总质量； 2，计算直径不足的沙丁胺醇颗粒的累积收集量(%)； 3，使用NORMSINV 函数将累积频率转换为 z值，并在线性轴上绘制结果，以及在对数轴上绘制直径值； 4，测试结果累积直径分布图含X ——直径(μ m); Y1 ——概率(z 值); Y2 ——累积百分比； 实线——MMAD(3.9 μm); 虚线 ——MMAD/D(-1)=GSD 或D(1)/MMAD=GSD(2.06)
|
电源 | 220v，50hz；（自适应宽电压） |
整机功率 | 200W |
外形尺寸 | 840*560*730mm |
自制软件，实时监测，可USB导出结果，可连接电脑 | |
四、计量要求以及测试项介绍
标准号 | 建议计量内容 | 建议计量点 |
YY/T 1743-2021 | 2-20L/min，精度±2.5%FS | 标准要求流量在15L/min和13L/min和2L/min时进行校准 |
测试项 | ||
YY/T 1743-2021 | 测试项附录D3:使用以15L/min的流量进行校准和运行的级联撞击器进行的测试. D4:使用小于15L/min的流量进行校准和运行的级联撞击器进行的测试. | |
五、完成测试辅助用品（可选配）
标准号 | 仪器或材料名称 | 参考图 |
YY/T 1743-2021 | 十万分之一电子天平 |
|
六、满足标准测试项的其他仪器（可咨询销售）
标准号以及测试项 | 仪器名称 | 图片 |
YY/T 1743-2021（附录C） | 呼吸过滤器气雾颗粒输出和喷雾速率测试仪 |
|
YY0109-2013 | 医用超声雾化器雾粒直径分布测试仪 |
|
七、标配物品以及用途
名称 | 数量 | 用途 | 参考图 |
主机
| 1台 | 设备整机发货，无需安装，通电通气即可使用 |
|
电源线 | 1根 | 设备连接插座使用 | / |
说明书 | 1份 | 介绍设备使用方法以及保养等注意事项 | / |
操作视频（电子版） | 1份 | 手把手指导操作流程，学习更方便 | / |
合格证及保修卡 | 1份 | 出厂质检，质保服务 | / |
铭牌 | 1个 | 记录设备整体信息信息 | / |
八、应用场景与行业需求
使用单位 | 产品性能 |
医疗器械生产质检 | 医用呼吸过滤器、麻醉系统管路过滤器出厂前的性能验证，确保符合标准 |
第三方检测机构 | 用于产品认证，提供权威合规报告 |
科研机构 | 用于产品升级，满足医疗行业对产品的需求 |
九、使用注意事项
环境要求 | 建议测试需在温度:(23士2)°C;相对湿度:45%~75%稳定环境中进行。 |
校准维护 | 定期校验流量计，避免数据漂移 |
样品预处理 | 必须严格遵循级联撞击法的标准化操作流程。预处理涵盖设备初始化、环境控制、关键部件清洁与校准四大模块。 |
十、质保售后
安装调试 | 公司可在买方准备好设备所需外部条件(如水，电等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。 |
保修 | 设备保修期为1年,易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。 |
维修反应时间 | 卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障 |
终身服务 | 卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持工作。 |
