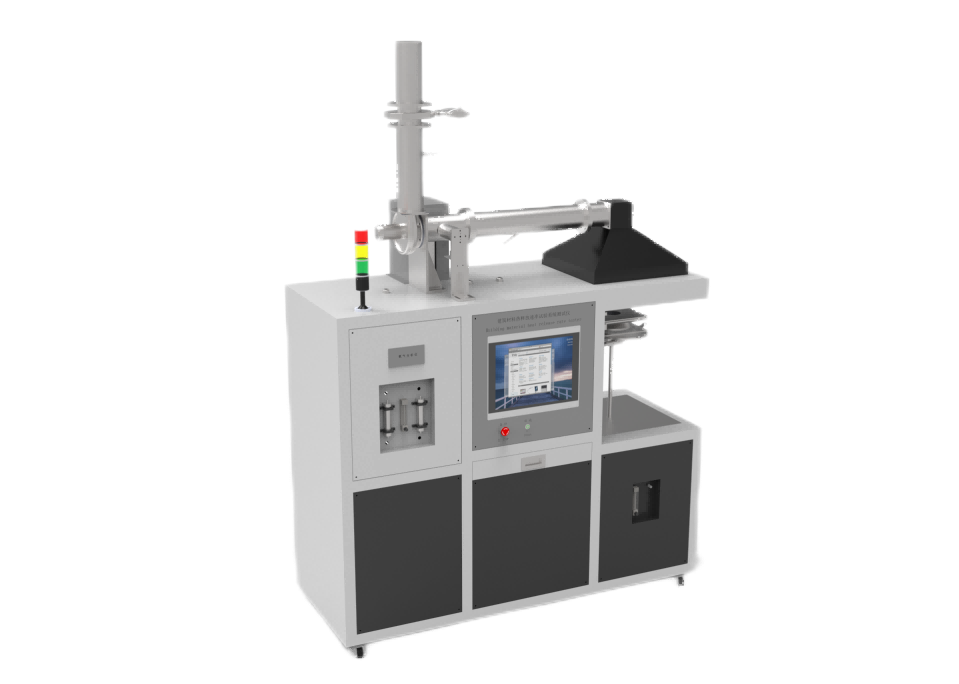

CSI-311Z锥形量热仪

一、用途：

锥形量热仪是当前能够表征材料燃烧性能的最为理想的试验仪器,它的试验环境同火灾材料的真实燃烧环境接近,所得试验数据能够评价材料在火灾中的燃烧行为

二、符合标准

ISO 5660、ASTM E1354、GB/T16172等测试标准；

三、产品技术参数

测试系统：PLC+Windows

操作显示：19寸工控一体机（电容屏）

1、锥形加热器功率：5KW

2、称重系统：量程： 2kg，精度0.01g（也可根据客户要求提供不同量程与精度）

3、试样尺寸：100mm*100mm*（≤50）mm

4、排气流量：（0.024±0.002）m³/s

5、计时值分辨率：1s

6、氧浓度传感器（顺磁氧）：量程0-25%VOL，分辨率0.01%VOL，精度≤±1%F.S  线性误差 ≤±1% 响应时间T90≤ 20s 零点漂移≤±1%（F.S） 重复性≤±1% 恢复时间≤ 20s

7、烟密度分析：含凹凸镜，光源，滤光片25% ，50%，75%，（可选装)

8、CO₂红外传感器：量程0-10%，精度±1%F.S，分辨率0.01%VOL，精度≤±1%F.S  线性误差 ≤±1% 响应时间T90≤ 20s 零点漂移≤±1%（F.S） 重复性≤±1%

 CO：红外传感器：量程0-1%，精度±1%F.S，分辨率0.01%VOL，精度≤±1%F.0  线性误差 ≤±1% 响应时间T90≤ 20s 零点漂移≤±1%（F.S） 重复性≤±1%

9、热流计量程：0~100KW/m²（水冷式）

10、全自动点火系统1套；

11、配备火焰探测器1套

12、测试软件一套（自研）

13、试样引燃表面温度检测

14、电源电压：AC380V，50HZ；100A

四、产品优点

锥形量热仪试验结果数据包括下列：

1、持续燃烧时间（s）

2 、单位面积的热释放速率（KW/ m²）

引燃后180s 300s内的热释放速率平均值和峰值（KW/ m²）

3、试样放热总量（MJ/m²）

4、试样的初始余量和残余质量（Kg）

5、引燃后至试验结束期间内的平均质量损失（g/ m²)和试样平均质量损失速率（g/（m²*s））

6、辐射照度(KW/m²)和排气量(m³/s)

7、热释放速率—时间曲线

8、（一氧化碳、二氧化碳）生成速率

9、高压火花发生器：自动定位点火

10、设备模块化组合：用户可根据实际应用选择标配置

五、实验装置

1、主机 1套

2、5KW辐射锥形加热器 1套

3、氧浓度分析仪 1套

4、红外分析仪（一氧化碳、二氧化碳分析仪）各1套

5、烟雾密度分析传感器1套（选配）

6、设备外型尺寸：长*宽*高（1680*686*1920）mm

7、设备重量：450kg。

六、应用领域

1、评价材料的燃烧性能

综合HRR，pkHRR和TTI，我们可以定量地判断出材料的燃烧危害性。HRR，pkHRR愈大，TTI愈小，材料潜在的火灾危害性就愈大;反之,材料的危害性就小。

2、评价阻燃机理

由EHC，HRR和SEA等性能参数可讨论材料在裂解过程中的气相阻燃、凝聚相阻燃情况若HRR下降，表明阻燃性提高，这也可由EHC降低和SEA增加得到;若气相燃烧不完全，说明阻燃剂在气相中起作用，属于气相阻燃机理。若EHC无大的变化，而平均HRR下降，说明MLR亦下降，这属于凝聚相阻燃。

3、进行火灾模型化研究

发明CONE 的初衷就是为了进行火灾模型设计，通过CONE可测定出火灾中最能表征危害性的性能参数HRR，从而进行火灾模型设计。值得注意的是，在测试过程中,火灾模型设计需要的其他性能，如毒性、烟等也和HRR一并测出。

注：1. 热释放速率(HRR)

HRR 是指在预置的⼊射热流强度下，材料被点燃后，单位⾯积的热量释放速率。

HRR是表征⽕灾强度的最重要性能参数，单位为kW/m2;HRR的最⼤值为热释放速率峰值（Peak of HHR，简称pkHRR），pkHRR 的⼤⼩表征了材料燃烧时的最⼤热释放程度。HRR 和pkHHR 越⼤，材料的烧烧放热量越⼤,形成的⽕灾危害性就越⼤。

2.  点燃时间（TTI）是评价材料耐⽕性能的⼀个重要参数(单位：s)，它是指在预置的⼊射热流强度下，从材料表⾯受热到表⾯持续出现燃烧时所⽤的时间。TTI 可⽤来评估和⽐较材料的耐⽕性能

3. 有效燃烧热（EHC）EHC 表⽰在某时刻t时，所测得热释放速率与质量损失速率之⽐,它反应了挥发性⽓体在⽓相⽕焰中的燃烧程度，对分析阻燃机理很有帮助。

EHC 的单位为MJ/kg

4.质量损失速率(MLR) MLR是指燃烧样品在燃烧过程中质量随时间的变化率,它反应了材料在⼀定⽕强度下的热裂解、挥发及燃烧程度。MLR值由5点数值微分⽅程算出。MLR 的单位为g/s

5.比消光面积(SEA)

6.总热释放速率(THR)
